SigmaTUBE SW è in grado di separare i pezzi in base alle attività di nesting, di eseguire il nesting di ogni pezzo per ottenere una Resa del nesting avanzata e di applicare tecniche avanzate di percorso utensile.
SigmaTUBE SW
Nesting completo dei tubi in SOLIDWORKS
Facile, intelligente e versatile

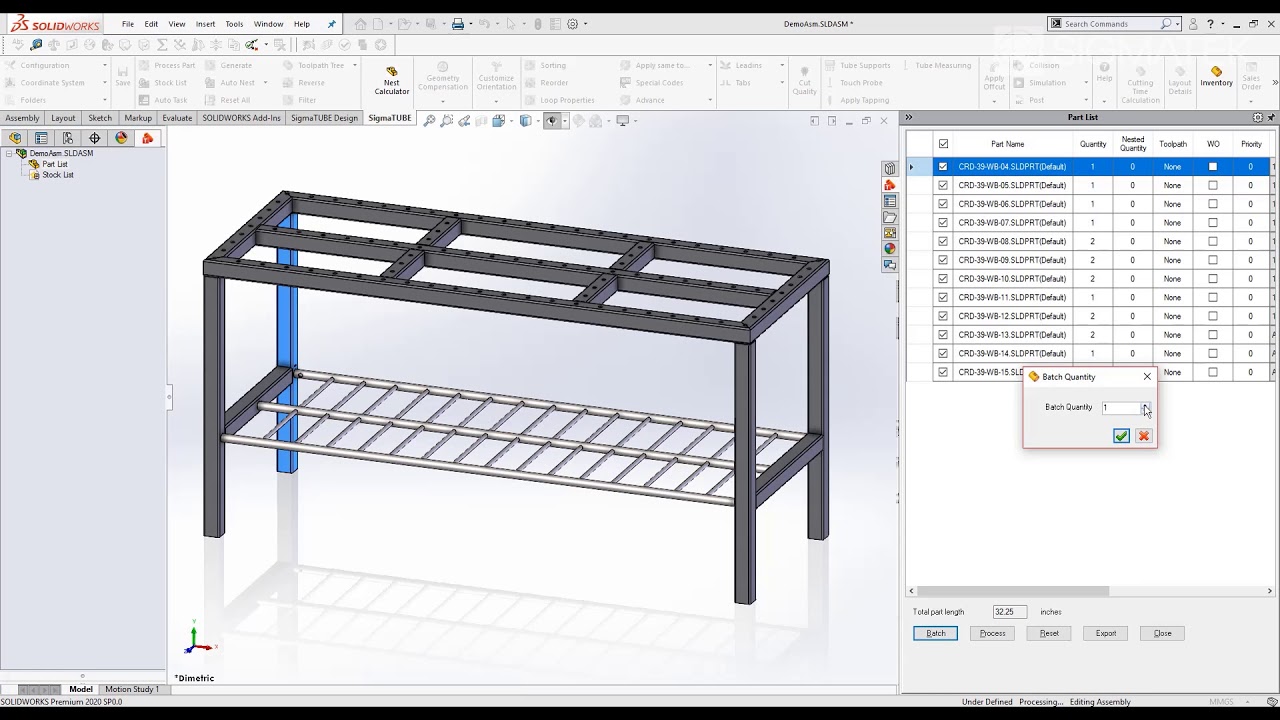

Grazie alla capacità di scomporre un intero assemblaggio di tubi, SigmaTUBE SW è in grado di separare le parti in base alle attività di nesting, di eseguire il Nesting delle parti per ottenere una Resa del nesting ottimale e di applicare tecniche avanzate di percorso utensile, il tutto in pochi secondi. Il software SigmaTUBE supporta il Taglio laser e al plasma di tubi di qualsiasi forma e di tutti i più comuni profili strutturali.
Riconoscimento delle caratteristiche per l'importazione di assiemi e ordini di lavoro
SigmaTUBE SW esamina automaticamente l'intero assemblaggio per identificare le parti applicabili alla Programmazione. Le parti vengono quindi raggruppate automaticamente in base al loro profilo e materiale. La preventivazione dell'assemblaggio completo delle parti è facilitata dall'integrazione di SigmaQUOTE, che fornisce supporto per la determinazione dei costi e la programmazione degli ordini di lavoro.
- Creazione flessibile delle parti
- Percorso utensile semplice e potente
- Ambiente completamente 3D
- Facile gestione dei dati e dei report
Creazione flessibile delle parti
- Importazione di tutti i principali File CAD nativi per l'elaborazione delle parti e degli assiemi
- Una libreria di forme parametriche aiuta i progettisti a creare istantaneamente parti di tubi e condotte
- Il Riconoscimento avanzato dei profili e delle caratteristiche offre agli utenti una maggiore flessibilità nella progettazione delle parti in un'ampia varietà di formati e metodi.
Percorso utensile semplice e potente
- Il controllo automatico e manuale per l'assegnazione della qualità fornisce percorsi utensile di taglio rapidi e accurati
- I percorsi utensile di preparazione della saldatura per le giunzioni dei tubi sono facilmente aggiungibili per ridurre la rielaborazione del modello
- La compensazione dei percorsi utensile per le macchine non Smusso elimina la necessità di ridisegnare le parti per creare percorsi utensile accurati e utilizzabili
- Il supporto per il nesting in linea comune e in linea comune parziale riduce il tempo di taglio e di perforazione e lo sfrido di materiale.
Ambiente completamente 3D
- La visualizzazione 3D consente agli utenti di visualizzare il movimento della testa della macchina e delle parti nestate, comprese le rapide.
- Potenti controlli di editing per correggere gli avvisi di collisione e personalizzare l'orientamento del taglio
- Flessibilità del nesting di parti singole, di assiemi e persino di modificare singoli elementi del percorso utensile a livello di Nesting
Rapporti e gestione dei dati semplificati
- I report personalizzabili descrivono in dettaglio il processo di taglio con immagini del pezzo e del layout, oltre a preziosi dettagli sul Taglio.
- Il controllo dell'inventario consente un'accurata tracciabilità dell'inventario disponibile e delle rimanenze per tutte le forme di tubo supportate
Section
= Modulo incluso,
= Modulo opzionale
| AutoNest | TrueShape | Techno | PowerPack | |
|---|---|---|---|---|
| Moduli Geometria | ||||
Generazione di Forme standard di dimensionamento dei tubi, con curve, angoli e strutture comuni di assemblaggio dei tubi. |
|
|
|
|
| Moduli percorso utensile | ||||
Generazione automatica di percorsi utensile per la produzione di pezzi singoli. |
|
|
|
|
Generazione di percorsi utensile con compensazione della geometria per eliminare il materiale in eccesso sulla geometria degli smussi e ottenere un perfetto accoppiamento della saldatura senza tagliare i veri smussi. |
|
|
|
|
Generazione di percorsi utensile a 5 assi per macchine da taglio smussate per una finitura fedele al modello. |
|
|
|
|
Programmazione di funzionalità NC automatiche, come la qualità di taglio e la generazione di percorsi utensile a sezione aperta. |
|
|
|
|
| Moduli di Nesting | ||||
Nesting basato sulla lunghezza per una resa ottimale del materiale su geometrie di taglio rettilinee. |
|
|
|
|
Resa del materiale migliorata grazie al capovolgimento e alla rotazione delle parti per un nesting fedele alla geometria per i tagli finali a smusso, a sormonto e a geometria complessa. |
|
|
|
|
| Moduli di Produttività | ||||
Gestione completa dell'inventario dei materiali con Tracciabilità delle rimanenze. |
|
|
|
|
Tracciabilità dei lavori semplificata con programmazione, caricamento automatico dei pezzi per il Nesting e aggiornamento degli ordini con i pezzi effettivamente tagliati. |
|
|
|
|
